HOOGWAARDIG BETON SEGMENT HEIPAAL

trefwoorden: betonsegmentpalen, schakelpalen, segmentpalen, systeempalen, verbindingsbus, verbindingsbuis, beperkte werkhoogte of werkruimte, funderingspalen, trillingarm, heien, heiwerk

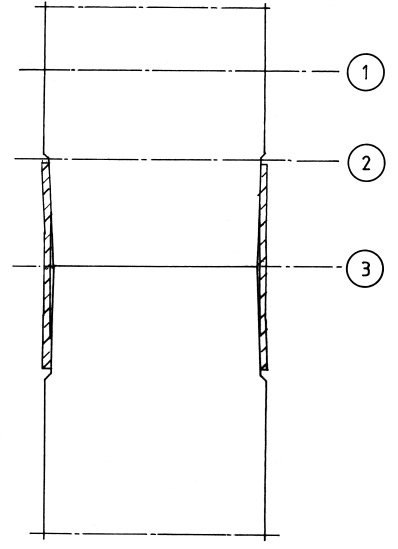

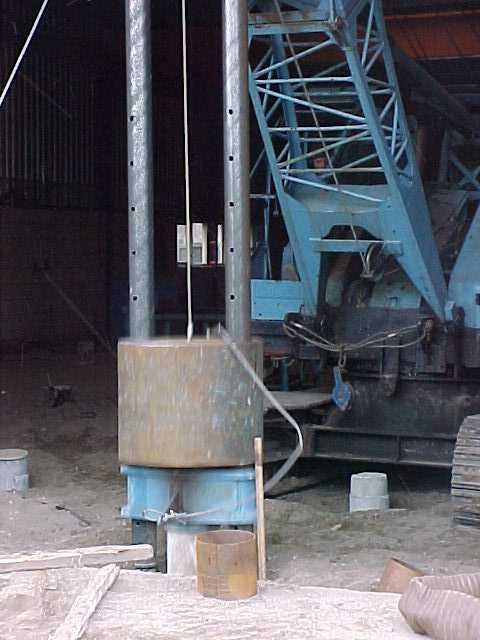

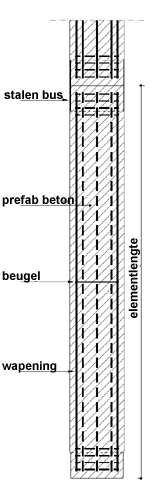

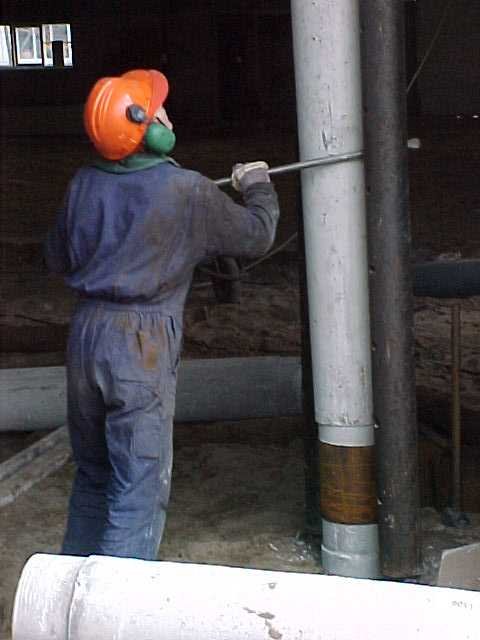

De hoogwaardig beton segment heipaal is een paal opgebouwd uit geprefabriceerde betonnen segmenten van hoge sterkteklasse (B55 of B75). Deze segmenten worden onderling verbonden door middel van een stalen bus. De stalen bus wordt met behulp van een speciale kleminrichting op het paalsegment geperst, zodat een klemmende verbinding ontstaat. De paal kan worden ingedreven door een kleine electrisch aangedreven heimachine met een valblok. Voor dit paalsysteem is een speciale verende heimuts ontwikkeld, die in combinatie met de hoge betonkwaliteit van de paal zorgt voor een optimale aanpassing tussen valblok en paal. Hierdoor wordt met een vrij licht valblok een optimaal slag-effect bewerkstelligd. Deze techniek maakt het mogelijk de palen diep in de vaste laag te heien, zodat een grote draagkracht bereikt kan worden. Voor dit paalsysteem is speciale kleine heimachine ontwikkeld. Omdat de afmetingen van zowel heimachine als paalelement klein zijn, is dit systeem geschikt voor toepassing in situaties met beperkte werkruimte, werkhoogte of toegangsbreedte.

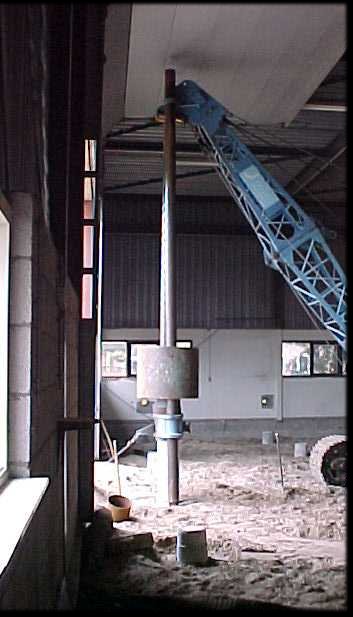

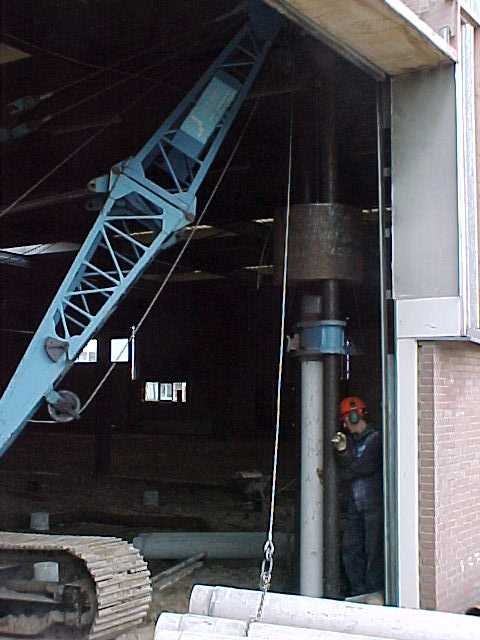

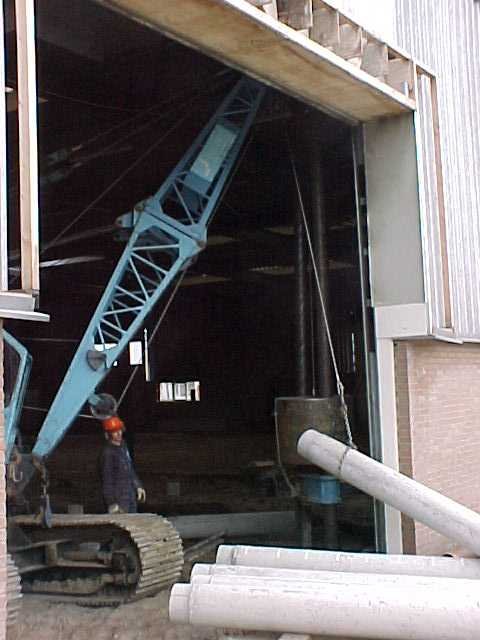

TOEPASSING HOOGWAARDIG BETON SEGMENT HEIPAAL: bij beperkte werkhoogte, bijvoorbeeld in bestaande gebouwen; op moeilijk toegankelijke plaatsen, bijvoorbeeld via een smalle steeg; waar in verband met de omgeving zware heitrillingen niet toelaatbaar zijn; waar geluidarm gewerkt moet worden. TECHNISCHE INFORMATIE HOOGWAARDIG BETON SEGMENT HEIPAAL: Klik hier om kostenloos paalbelastingen te laten uitrekenen op deze website (mits u een digitale sondering als .gef bestand ter beschikking heeft. Diameter betonsegmenten: 280 mm, 310 mm; Paallengte: afhankelijk van de diepte van de draagkrachtige laag; lengte tot 30 meter is reeds toegepast; Sterkteklasse beton: B55 of B75; Wapening: minimaal 80 mm, FeB 500; Rekenwaarde draagkracht paalschacht tot 1800 kN druk; de verbinding tussen de segmenten kan hetzelfde moment opnemen als de segmenten zelf (klik voor gegevens test); de hoogwaardig beton segment heipaal wordt niet gebruikt als trekpaal; Schoor max. 6:1; De paal wordt opgebouwd uit elementen met een lengte van 1 m, 2 m of 3 m; Massa valblok: 1000 kg tot 2500 kg, afhankelijk van paalafmetingen en bodem; Werkhoogte: vanaf 4,65 m, afhankelijk van de paalafmetingen en van de benodigde heimachine; Minimale afstand van hart paal tot aan een muur: 350 mm of meer, afhankelijk van de paalafmetingen, type machine en werkruimte; Toegangsbreedte: vanaf 1,25 m, afhankelijk van de paalafmetingen en van de benodigde heimachine; Toegangshoogte: vanaf 1,8 m, afhankelijk van de paalafmetingen en van de benodigde heimachine; Controlemogelijkheid: de paal wordt gekalenderd; op de paal kan een akoustische reactietest worden uitgevoerd. Voor gedetailleerde gegevens betonelementen klik hier. Er geldt een garantieregeling voor deze palen conform de garantievoorwaarden voor funderingspalen. Klik hier om kostenloos paalbelastingen te laten uitrekenen op deze website (mits u een digitale sondering als .gef bestand ter beschikking heeft. Wijzigingen voorbehouden hoofd-pagina
